회사소개

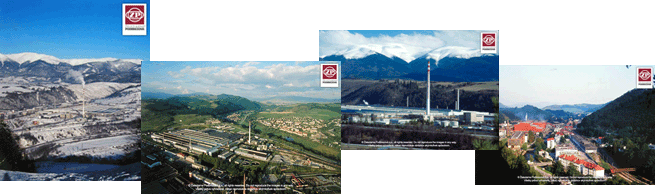

Zeleziarne Podbrezova는 슬로비키아, 브라티슬라바에서 260km 떨어진 Hron 강기슭 슬로바키아 중심에 위치해 있다. 야금술 – 철광석과 비철금속(금, 은, 구리)의 제조산업은 지역적 역사로 거슬러 올라가서 16세기에 접어들면서 시작된다. Podbrezova의 철생산은 1840년도에 오스트리아 모나키의 철도건설을 위한 선로생산을 목적으로 발견되었다. 설립된 이후 점차 확장과 현대화되어 가면서, 변화하는 시장의 수요와 요구를 수용하고 있으며 현재는 강관과 다른 관제품들의 core를 생산, 개발하고 있다. 최첨단의 생산 기술은 최고의 표준을 충분히 만족시키며, 고객이 요구하는 품질에 대응하고자 국제기준의 생산라인을 구축하여 제품을 생산하고 있다. 완벽하게 구성된 시스템에 의해 강관제품뿐 아니라 다양한 타입의 관제품과 유사관제품까지 생산하고 있다.



품질우선주의를 엄격히 지켜나가고자, 당사의 품질 관리 시스템은 SGS Yarsley ICS Limited에 의해 검증된 ISO 9002표준에 의거하여 모든 검사를 실시한다. VDA6.1인증까지 획득하여 자동차산업에도 제품을 공급하고 있다.

이미 EN ISO14001을 획득하여 이 시스템하에서, 본사 차원의 직접적으로 또한 세계 50개국에 설치되 있는 판매 자회사를 통해서 환경보호원칙을 지키고 있으며, 스포츠, 건강 그리고 지역의 문화의 강화에 중점을 둔 다양한 활동을 체계적으로 발전시키고자 노력한다. Zeleziarne Podbrezova의 사업영역은 철강제품 및 관제품 생산 뿐 만이 아니며 오늘날 Hron 강 유역에서 건강, 스포츠, 교육과 여행산업에 관련된 지역개발에서 핵심역할을 해오면서 긍정적인 평판을 가지고 있기도 하다.

Podbrezova는 운 좋게도 슬로바키아에서 전통적 관광의 중심인 Tatras 산의 저지대의 중심에 위치해 있다. 더욱이 Tatras 산맥의 고산지대는 관광의 또 다른 중심으로 잘 알려져 있으며 Podbrezova로부터 80km 이내에 위치하고 있다. 골퍼들은 Tale Tourism Centre의 새로운 18홀 챔피언쉽 골프코스를 즐기고 있다. 게다가, Tale center는 1년 내내 최고의 휴식과 오락을 제공하며, 이런 점에서 비즈니스와 휴식이 함께 충족될 수 있는 이상적인 장소에 위치해있다고 할 수 있다.

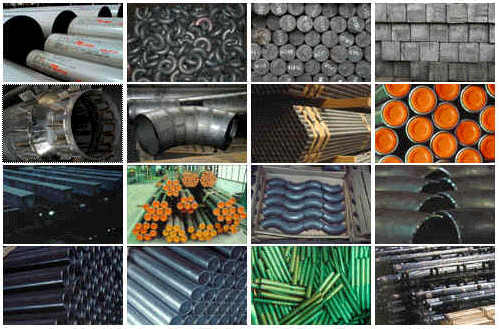

생산범위

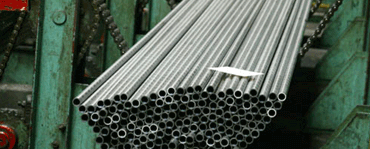

열연 심레스 강관 및 파이프

튜브는 외경(21.3~140.0mm)에 따라 벽두께 21.3에서 12.5mm까지 생산된다. 이 제품은 5~12m길이로 평평하고 사각 끝단면형으로 공급된다. 열연심레스 튜브는 탄소와 Low-Alloy로 제작되며 다음과 같은 분야에서 사용된다.

- 일반 구조용 튜브
- 파이프 배관
- 보일러 튜브
- Threaded 튜브
- 케이싱과 튜브배관
냉연 심레스 강관

튜브는 외경(3~120(140)mm)에 따라 벽두께 0.5에서 10mm까지 생산된다. 이 제품은 길이 15m까지 공급가능한다. 열연심레스 튜브는 탄소와 Low-Alloy로 제작되며 다음과 같은 분야에서 사용된다.

- 일반 구조용 튜브
- 유압기계의 생산을 위한 관부품
- 보일러 튜브
- 유압(수압)회로
- 베어링용 튜브
- 열교환기 튜브

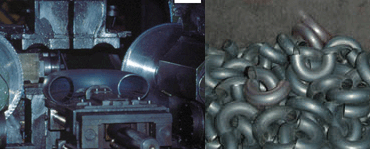

심레스 버트용접 강 엘보우

건설현장에서 분배장치 배관의 조립을 목적으로 사용되며, 엘보우는 심레스 강관을 열간성형하여 제작된다.

치수     외경: 21.3 ~ 273mm
           벽두께: 2~6.3mm
- DK - 180 도 Long Return Bends
- K-90도 굽힘
- r = 1.5D

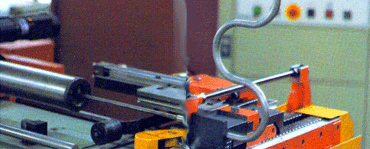

강관 반제품

특별히 고객의 요청에 따라서, 기계산업, 발전산업, 전기산업 또는 자동차산업과 냉각장치 등에 사용하기 위해 처리된 강관제품을 공급할 수도 있다.

- Shearing (D=25~152mm, L=25~780mm)
- Cutting (D=12~102mm, L=25~4500mm)
- Bevelling Tube ends
- Bending
연속주조 강괴
연속주조 강괴는 반 제조 제품이며 열연 심레스 관의 모재이기도 하다. 강괴는 아래의 범위안에서 공급된다.
- Square section of side   160, 180, 200, 225 + 3 mm
- round section of diameter 150, 180, 210, + 3 mm
- 길이      7900 - 9100 + 25mm
- 이 제품은 탄소와 Low-alloy로부터 제조된다.

대구경 용접 파이프
이 파이프 제품은 물, 개스와 석유제품등의 저압의 배관을 위해 적합하며, 아래의 범위안에서 공급된다.
치수
외경: 323.9 ~ 2220mm
벽두께: 5~25mm
길이     (D=323.9 - 1220mm - L max. 12m)
           (D over 1220 - L max. 6m)



심레스 튜브 와 파이프의 생산공정

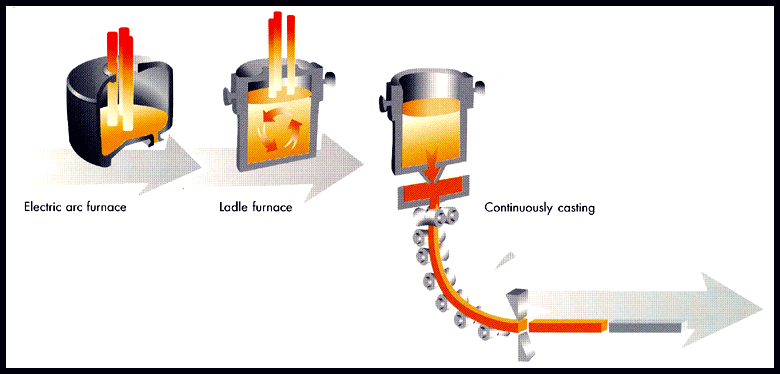

1.용해로와 연속주조

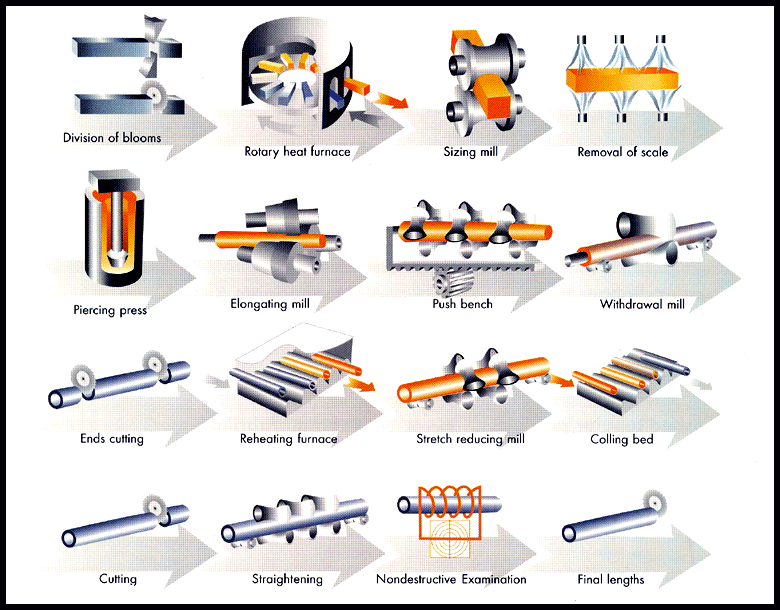

2. 열연 튜브와 파이프의 생산공정
  검사, 마킹, 포장

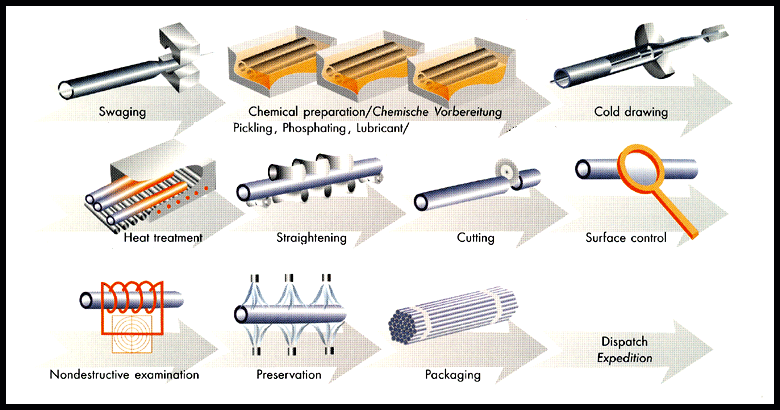

3. 열연 정밀 튜브의 생산공정

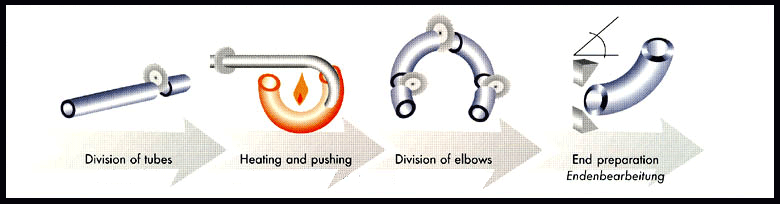

4. 버트용접 엘보우의 생산공정

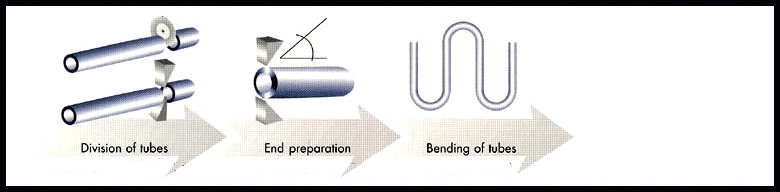

5. 반제조 관제품의 생산 공정

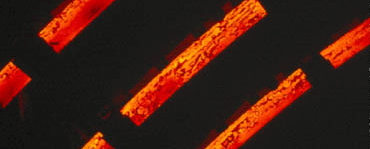

연속주조 강괴

Steel blooms(강괴)는 열연 심레스 강관, 파이프의 모재이다. 또한 이 제품들은 열간성형(압연, 단조, 압출)등의 공정에 의해서 또 다른 제품으로의 변형이 가능하다.

길이

4000 ~ 9000mm (공차 +50mm)
품질 강괴는 전기적인 공정과 fully killed되며, 강관제품의 표준규격에 따라 화학성분이 조절된다.

열처리

연속주조 처리후 강괴는 열처리되지 않으며 표면처리도 되지 않는다. 강괴는 기술적인 납품사양에 따른다.
검사 관련표준에 의거 엄격히 검사된다
마킹 Heat number, steel grade code, stream number등이 표면에 표시되며, 특수한 경우에 칼라마킹되기도 한다.
증명서 DIN 50049, EN10204 포함한 기타표준에 의거 작성된다.


사각 단면 연속주조강괴의 치수

Square side (mm)

Tolerance (mm)

Sidelong (mm)

Cross-section area (mm2)

Mass (kg/m)

Edge of the bloom (mm)

160

+ 3

6

25 514

199.7

R=10mm + 1 mm

180

+ 3

7

32 314

252.7

R=10mm + 1 mm

200

+ 4

7

39 914

312

R=10mm + 1 mm

225

+ 5

9

50 175

394

45 / 15mm


원형 단면 연속주조강괴의 치수

Square side (mm)

Tolerance (mm)

Ovality (mm)

Cross-section area (mm2)

Mass (kg/m)

150

+ 2

3

17 662

137.7

180

+ 3

4

25 434

198.4

210

+ 4

5

34 618

270


　화학 성분표

　

C

Mn

Si

Cr

Mo

Ni

V

S

P

Cu

min

0.05

0.3

0.1

0.05

0.05

min

max

max

max

max

max

1.2

2.5

1.3

2.5

1.1

0.08

0.8

0.025

0.025

0.25

심레스 강관, 파이프

이 관제품들은 압력용, 기계류, 건설, 일반 엔지니어링산업분야에서 응용된다

길이

 D < 60.3mmD > 60.3mm            5~6mmt < 7.1mm  5~6mm or 10~14mmt > 7.1mm  5~6mm
길이의 종류
 production 생산 (mm)
 fixed (고정) +500mm
 precise (정밀) - tolerance by agreement
직진도
1.5:1000 for tube
 3:1000 local
표면

열연 강관은 열처리되지 않은체로, 냉연 강관은 끝처리후 Normalized되어 납품되며, 표면은 표준에 따른다.

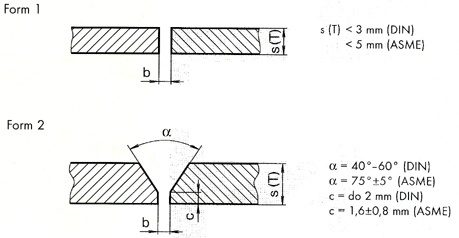

관끝단 끝단은 절삭물제거되며, 3(5)mm이상의 관은 표준에 따라 Bevelled 된다. 고객의 요청에 따라 플라스틱 캡으로 플러그드 되어 납품가능하다.
검사

표준에 따라 엄격히 검사되며, 고객과의 동의에 의해 또는 표준에 의해 검사종류가 정해질 수 있다.

- Leak tightness검사 : eddy current test 또는 수압시험에 의해
- 비파괴 검사:
D > 6mm, t>0.5mm Eddy current test
D > 32mm, t>2mm Flux leakage test
D > 10mm, t>2mm Ultrasonic test
- Mecahnical 검사: 표준에 따라
- Inspection : see Certified test report

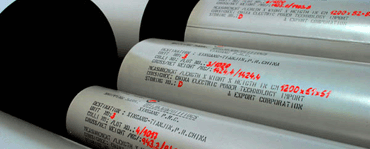

마킹

강관의 경우, 고객과의 동의에 따르거나 표준에

- 마킹없이 납품될 수도 있다.
- 칼라 strips (Bundle of tubes)
- 백색 또는 흑색 스프레이 (Ink Jet)
- 스탬핑 (D>22mm, t>2.3mm)
번들의 경우 한 개 또는 두 개 의 Metal또는 다른 강한 재질의 태그를 부착한다.
피복처리 별다른 피복처리는 필요없으나 고객와의 동의에 따라서 고객의 표준에 따를 수도 있다.
포장

강관은 6각형태의 번들형태로 Steel Strip으로 묶어서 보통 300~3500kg의 단위로 포장된다.
성적서 검사성적서는 DIN50049, EN10204, ASTM(ASME)A450/A530, GOST10692 또는 기타표준에 따른다.

성적서의 종류

2.1 주문서에 의거한 성적서
2.2 Test report
2.3 Specific test report
3.1 A, 3.1B, 3.1C Inspection certificate
3.2 Inspection report
심레스 강관의 규격표 (EN, DIN, BS, UNI, NFA, STN, CSN, GOST, PN-H)

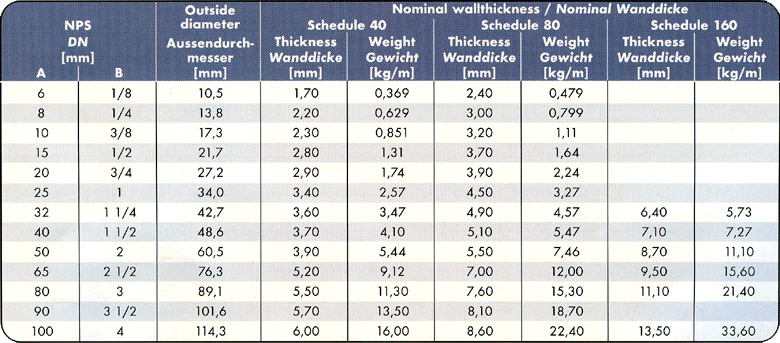

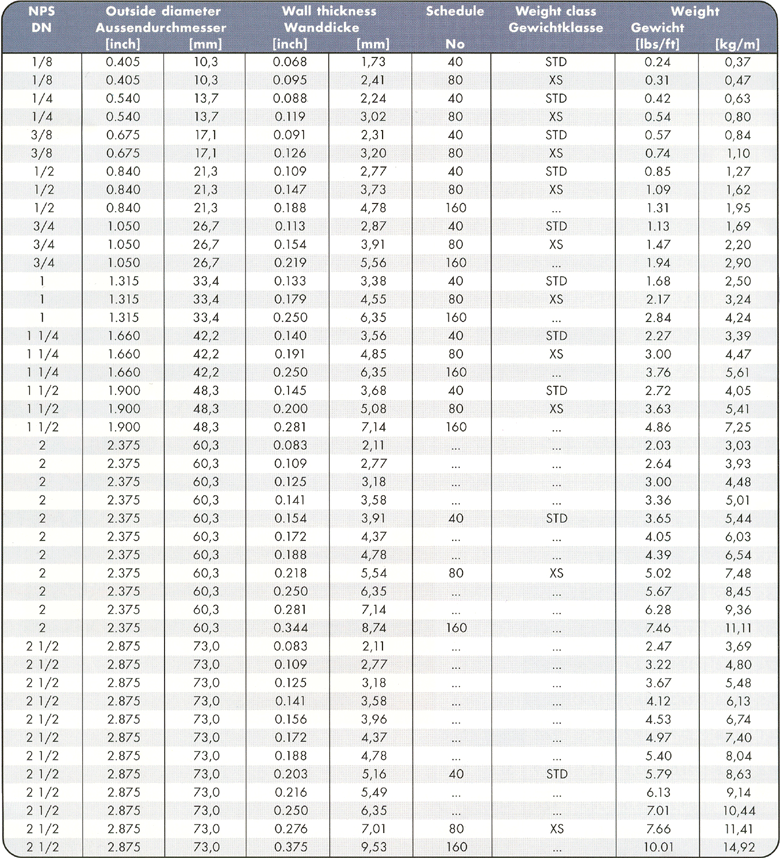

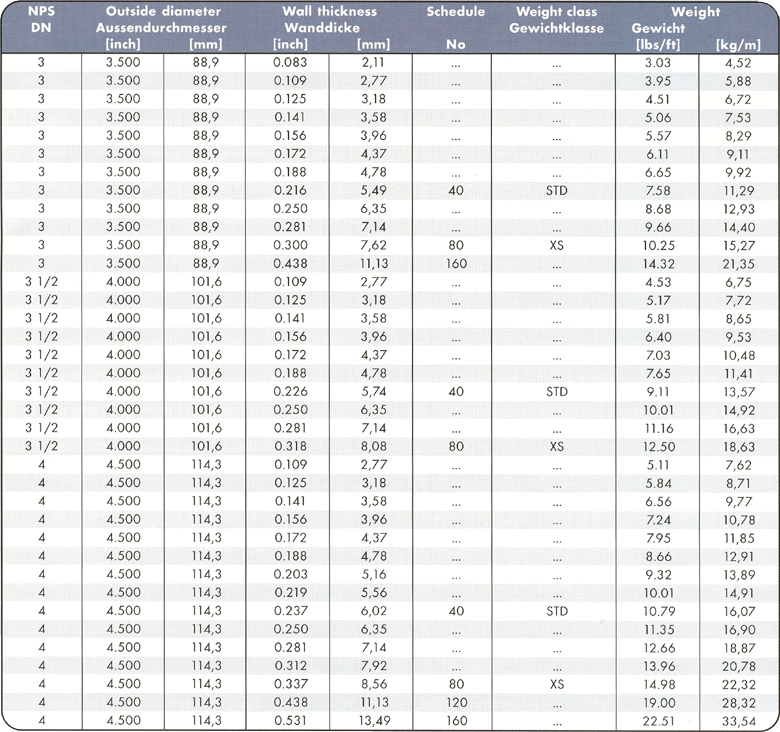

심레스 가공파이프의 규격과 중량표(ANSI/ASME B36.10M)

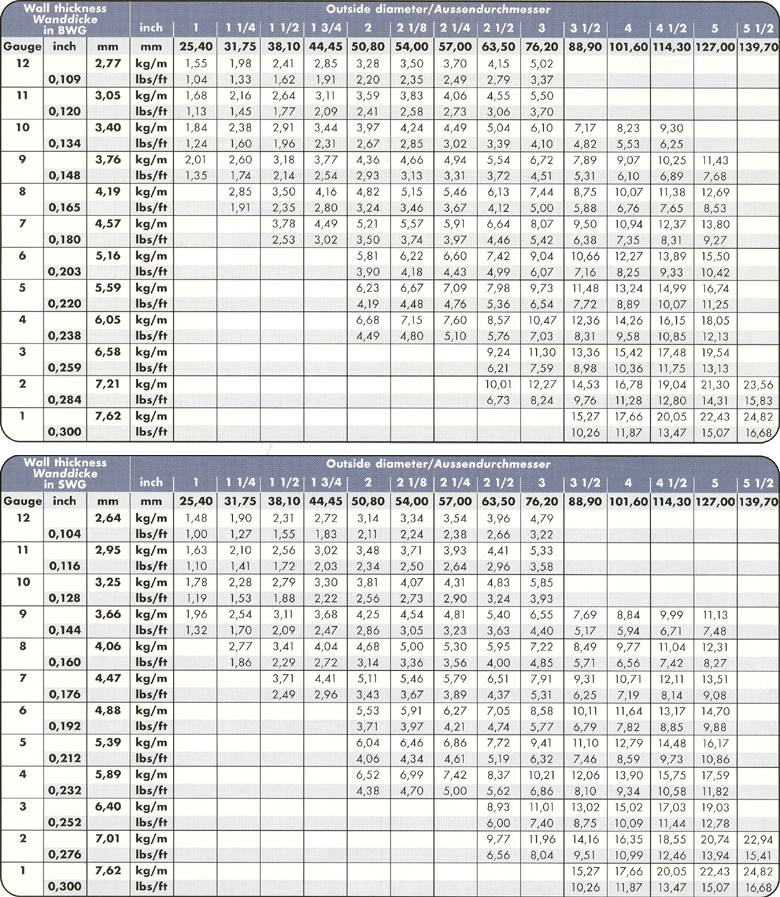

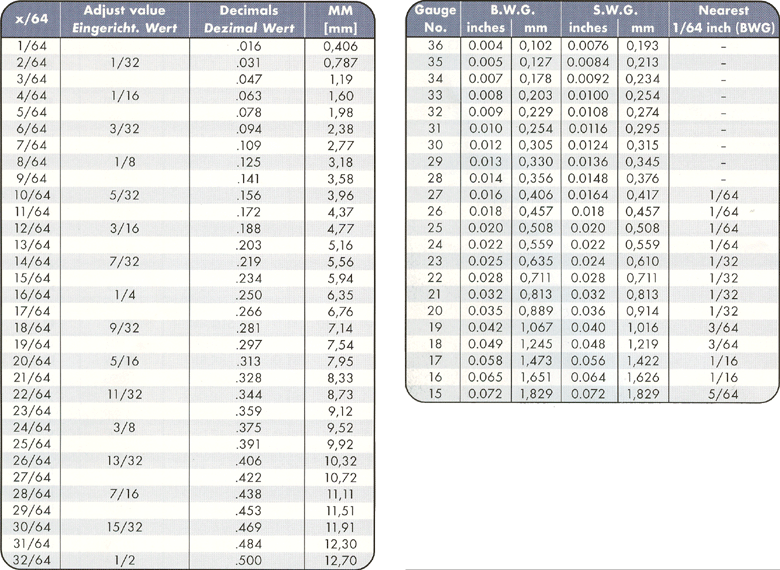

Mechanical tubing and tube (ASTM A450/A450M)                                                    Standard wire gauges for tube wall thickness
심레스 가공파이프의 규격과 중량표(ASTM A450/A450M)

보일러와 열교환기용 심레스 강관
이 강관들은 고온, 고압에서의 운용을 위해 내열 탄소강 및 저-합금강으로 제작되어 보일러 장치, 스팀고열히터, 가열장치같은 발전설비 장치의 제작을 위해 사용되고 있다.

길이

 냉연 강관
D < 60.3mmD > 60.3mm   5~6mm(16~20ft)t < 7.1mm  5~6mm or 10~13.9mm(16~20 or 32~45ft)t > 7.1mm  5~6mm(16~20ft)
열연 강관
4.5~8 ㅡ ( 경우에 15.8m 까지 가능함)고정 또는 정밀 사이즈
직진도
1.5:1000 for tube
 3:1000 local
표면

열연 강관은 열처리되지 않은체로, 냉연 강관은 끝처리후 Normalized, tempered 처리되어 납품되며, 표준에 따른다.
관끝단

끝단은 절삭물제거되며, 3(5)mm이상의 관은 표준(DIN, EN, API5L)에 따라 Bevelled 된다.

검사

표준에 따라 엄격히 검사되며, 고객과의 동의에 의해 또는 표준에 의해 검사종류가 정해질 수 있다.

- Leak tightness검사 : eddy current test 또는 수압시험에 의해
- 비파괴 검사:
D > 6mm, t>0.5mm Eddy current test
D > 32mm, t>2mm Flux leakage test
D > 10mm, t>2mm Ultrasonic test
- Mecahnical 검사: 표준에 따라
- Inspection : see Certified test report
마킹

강관의 경우, 고객과의 동의에 따르거나 표준에

- 마킹없이 납품될 수도 있다.
- 칼라 strips (Bundle of tubes)
- 백색 또는 흑색 스프레이 (Ink Jet)
- 스탬핑 (D>22mm, t>2.3mm)
번들의 경우 한 개 또는 두 개 의 Metal또는 다른 강한 재질의 태그를 부착한다.
피복처리 별다른 피복처리는 필요없으나 고객와의 동의에 따라서 고객의 표준에 따를 수도 있다.
포장

강관은 6각형태의 번들형태로 Steel Strip으로 묶어서 보통 300~3500kg의 단위로 포장된다. 때에 따라서 PE-foil또는 jute로 보호포장될 수 있으며 Wooden boxes에 포장도 가능하다.
성적서 검사성적서는 EN 10 204 3.1B 또는 옵션으로 3.1A, 3.1C 3.2 등의 표준에 따른다.

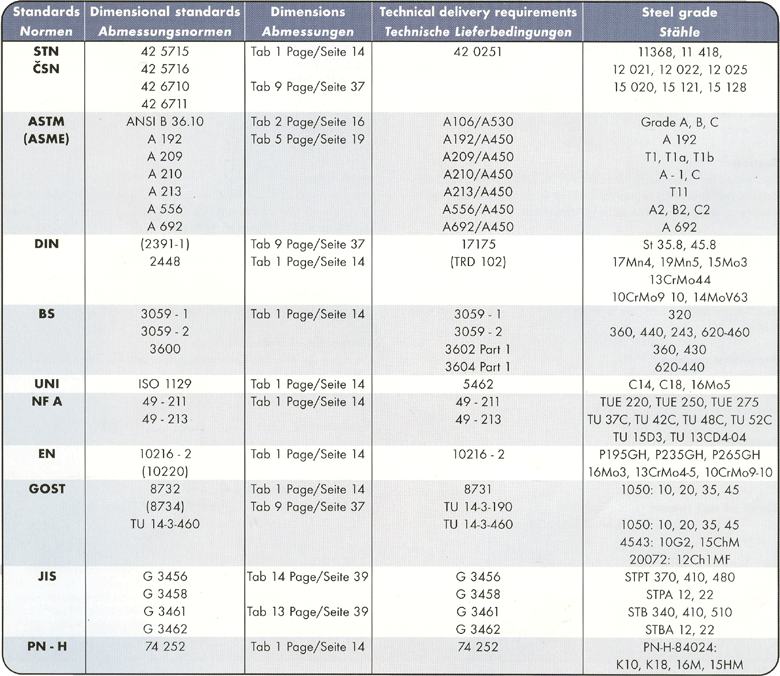

관련 규격 리스트

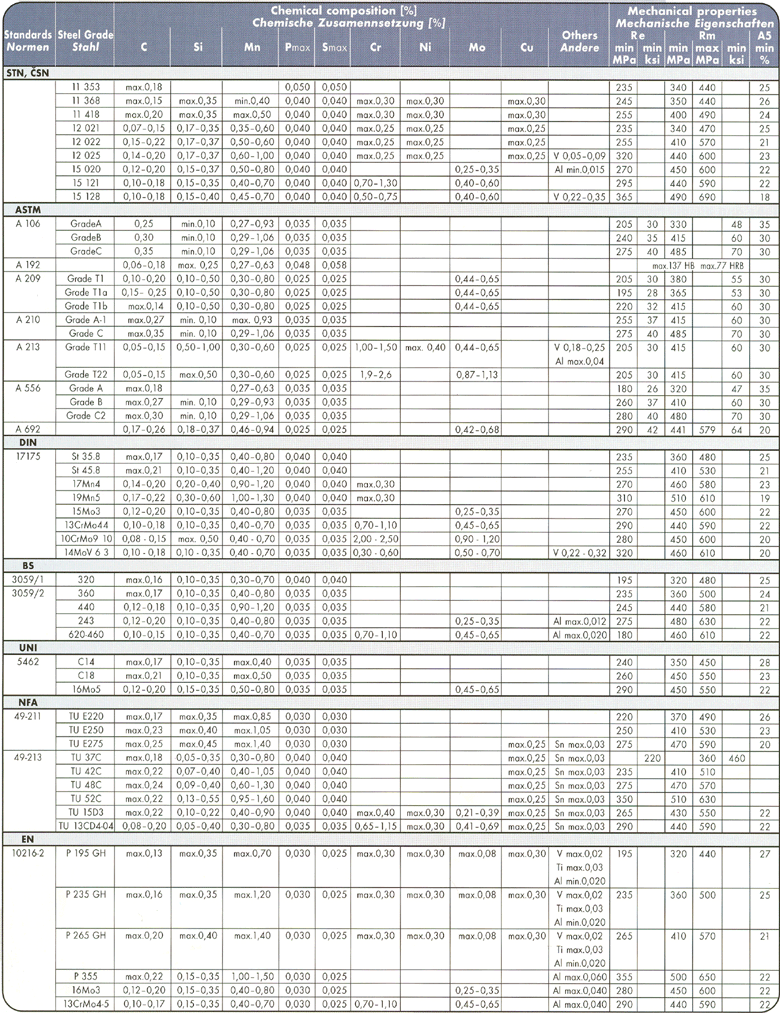

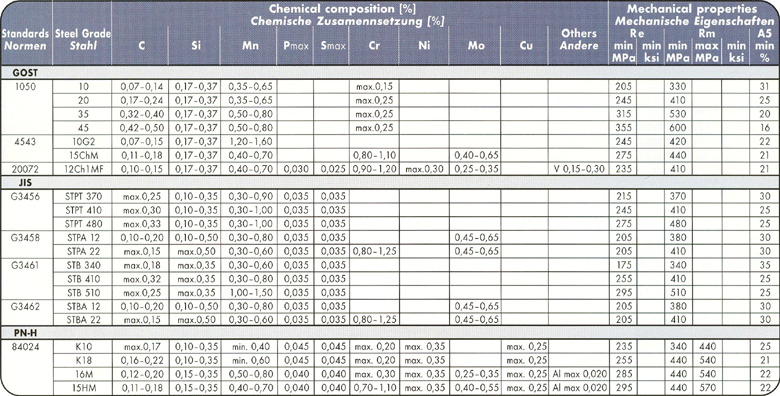

보일러와 열교환기용 심레스 강관의 화학성분표

고온운전을 위한 열교환기용  강관
이 강관들은 주로 에너지산업에서 장치되는 열교환기를 위해 사용된다. 열전달을 위해 상이 변하는 경우에서도 사용이 가능하다. 에너지산업, 화학산업, 가열또는 공조기기에도 사용된다.

치수와  길이

공급가능한 강관의 수치는 아래의 표를 참조바라며, 이 강관들은 상온에서 인발하여 제조되며, -0+20%의 두께공차를 가진다. 평균벽두께는 고객의 사양에 따라 조정가능하다. 길이는 Random또는 고정치수로 공급되며, 최장 15.5m까지 공급가능하다.
표면

인발 후 개스 열처리되며, Scale제거되어 납품하게 된다.
관끝단

끝단은 Plain/debured되며, 주문에 따라서 플라스틱 마개를 씌울수도 있다.
검사

각각의 관은 Eddy current test로 비파괴 검사를 거치며, 주문에 따라서 초음파 또는 수압검사를 실행할 수 있다.
마킹

잉크젯 마킹을 하며, 번들된 제품은 한두 개의 금속 태그를 붙인다.
피복처리

얇은 기름막을 처리하며, 핀을 감을 제품에는 외부에만 아주 얇은 기름막처리를 하여 쉽게 제거할 수 있도록 한다.
포장

강관은 원형이나 6각형태의 번들형태로 Steel Strip으로 묶어서 보통 300~3500kg의 단위로 포장된다. jute또는 비닐포장재로 보호포장되며 Wooden boxes에 포장도 가능하다.
성적서 검사성적서는 EN 10 204 - 2.2, 3.1B,  3.1A, 3.1C 또는 ASTM/ASME A450등의 표준에 따른다.

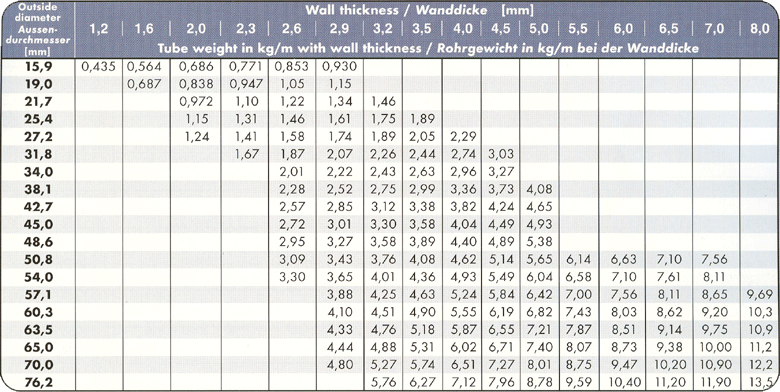

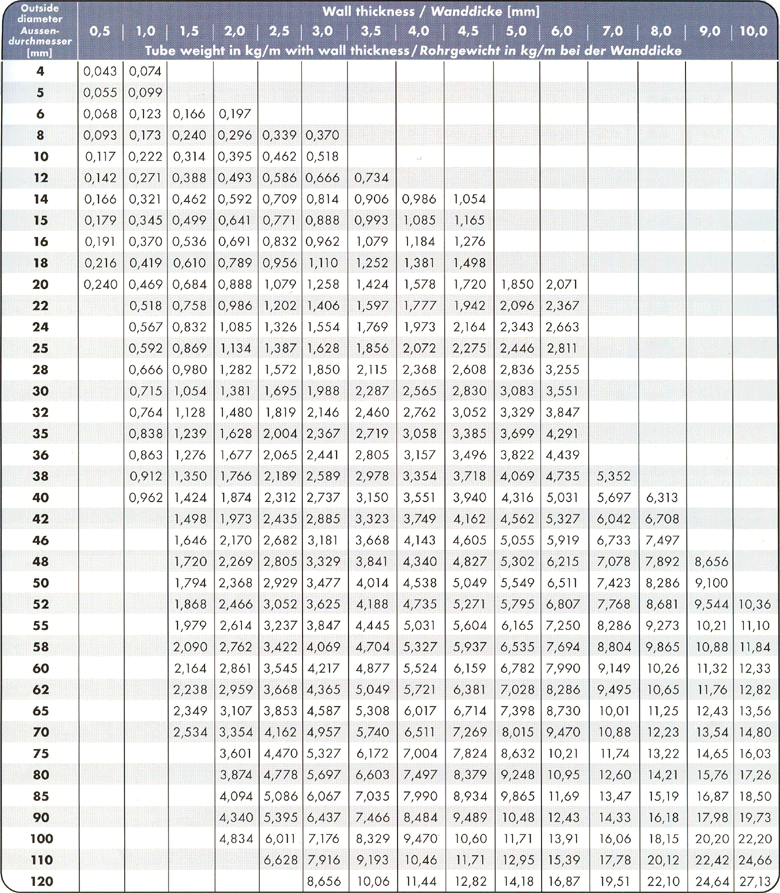

상온 인발 정밀 강관의 규격과 중량표(DIN, BS, NF, UNI, EN, GOST)

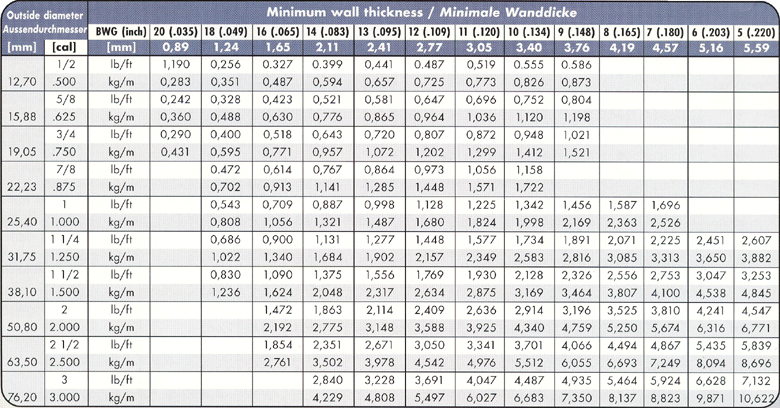

상온 인발 정밀 강관의 규격(Sizes in inches, minimum wall thickness)

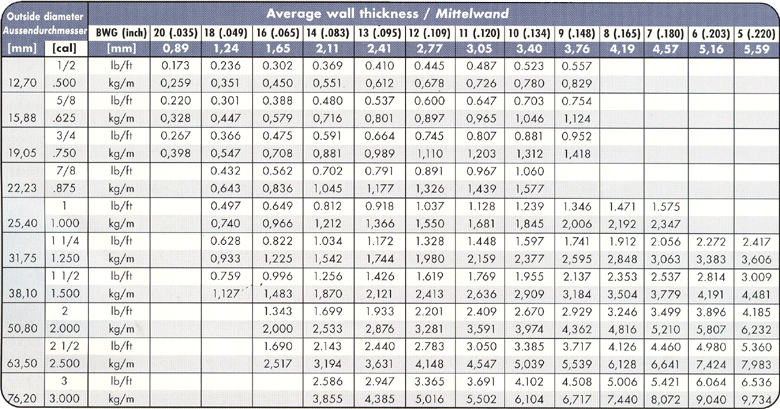

상온 인발 정밀 강관의 규격(Sizes in inches, average wall thickness)

상온 인발 열교환기용 강관의 규격(sizes in mm)

JIS 규격에 따른 상온인발 강관의 치수와 중량(mm)

JIS 규격에 따른 심레스 파이프의 치수와 중량(mm)

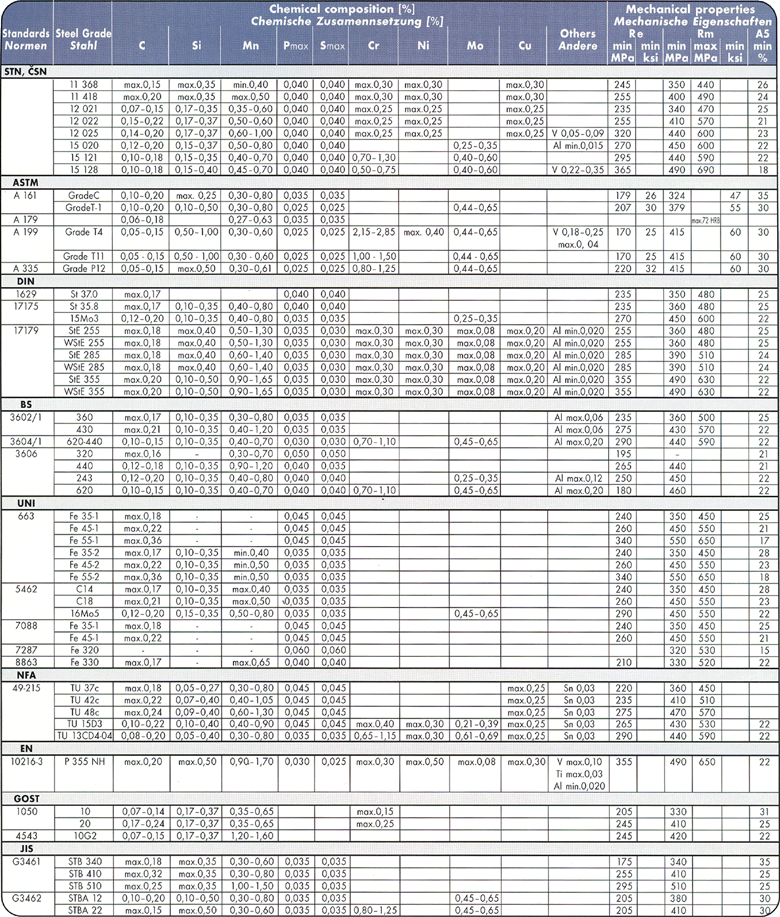

열교환기용 강관의 화학성분표, 기계적 성질) for information only

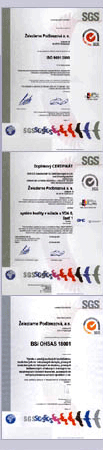

품질관리 시스템

품질우선주의를 엄격히 지켜나가고자, 당사의 품질 관리 시스템은 SGS Yarsley ICS Limited에 의해 검증된 ISO 9002표준에 의거하여 모든 검사를 실시한다. VDA6.1인증까지 획득하여 자동차산업에도 제품을 공급하고 있다.이미 EN ISO14001을 획득하여 이 시스템하에서, 본사 차원의 직접적으로 또한 세계 50개국에 설치되 있는 판매 자회사를 통해서 환경보호원칙을 지키고 있으며, 스포츠, 건강 그리고 지역의 문화의 강화에 중점을 둔 다양한 활동을 체계적으로 발전시키고자 노력한다.
